Marke Eigenbau - Alles neu für Solenopsis cf. geminata

Beitragvon ReliAnt » 10. September 2019, 22:17

Hallo liebe Ameisenbegeisterte,

meine Solenopsis cf. geminata wachsen und gedeihen.

Hier könnt ihr die Entwicklung und das Gewusel (das heutige und das potentiell zukünftige) beobachten:

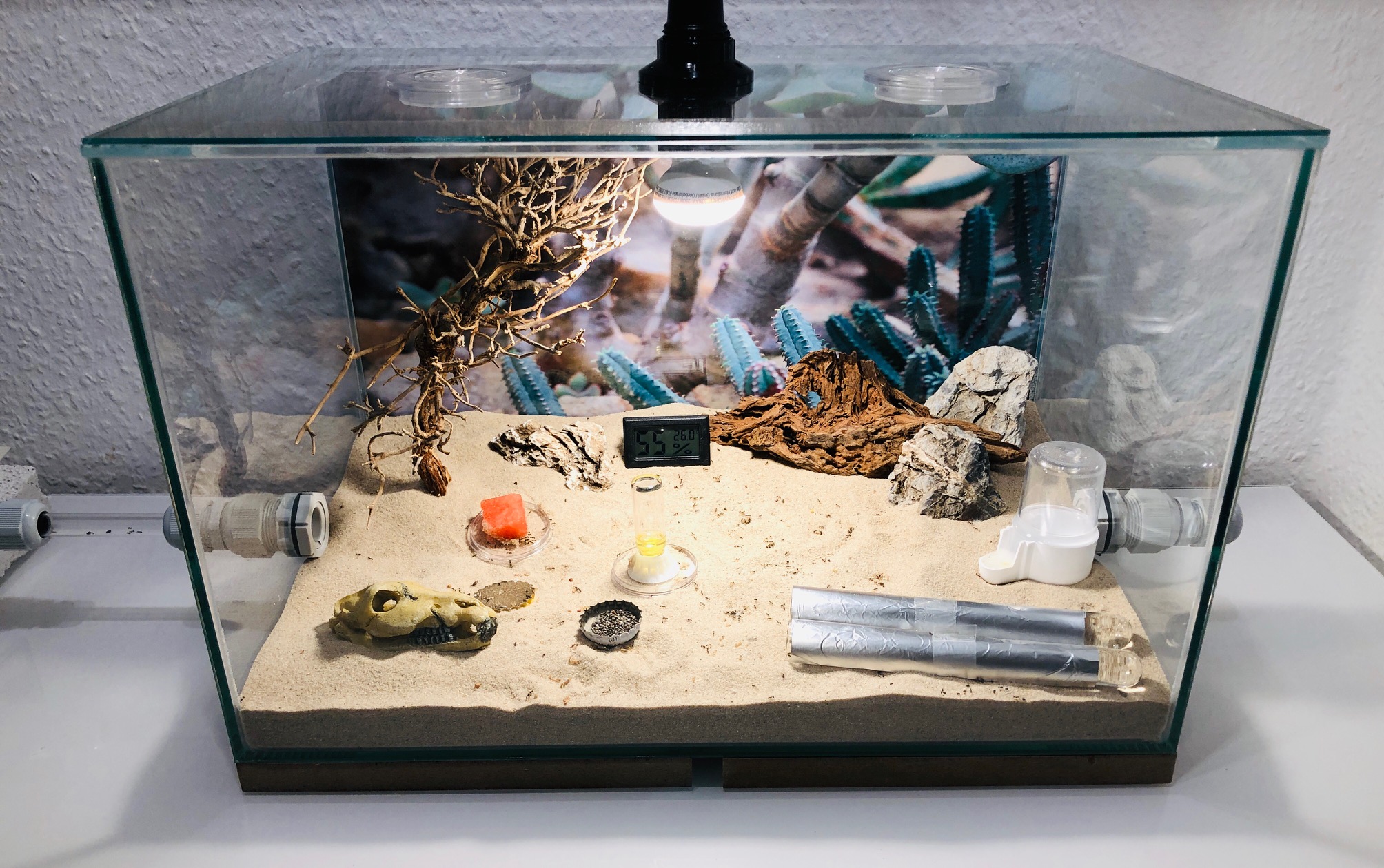

https://www.ameisenforum.de/topic59686.html

Sie wachsen so schnell, dass relativ rasch eine neue Anlage für sie her muss.

Derzeit leben Sie in einem sehr sicheren Formicarium mit ölbenetzter Rahmenauflage und zusätzlicher Abdeckung.
Ein Standard, den ich für diese Exoten auf jeden Fall beibehalten möchte.

Die gängien kaufbaren Arena-größen sind entweder faktisch zu groß oder subjektiv zu klein für meine Ameisenecke.

Gleichzeitig verfüge ich über eine voll ausgestattete Werkstatt im Keller und eine belastbare Ehefrau, bei der ich die ein odere andere Baselei auch in der Küche verrichten darf
:cool:
Warum also diese Umstände nicht nutzen und mal probieren was so geht - Marke Eigenbau.
Gesagt - Getan. Der Startschuss ist schon längst gefallen.

In diesem Beitrag möchte ich die Interessierten unter euch an dem Bau der neuen Anlage teilhaben lassen und selbigen für mich auch gleichzeitig nachhaltig dokumentieren.

Das Projekt wird heftig bebildert werden, in Episoden unterteilt sein und sich nach heutigem Stand der Dinge wie folgt gliedern.

1.) Der Startschuss
2.) Die ölbenetzte Rahmenauflage für die Arena
3.) Die Arenaabdeckung mit Belüftungsbohrungen und Beleuchtung
4.) Die Arena mit Fußbodenheizung und diversen Anschlüssen
5.) Die Einrichtung der Arena
6.) Der Anschluss der Bestandsanlage an die neue Arena - Einzug 1.0
7.) Das neue Nest mit Seramiskammer, Echtglasscheibe und Beheizung
8.) Die komplett fertige Anlage - Einzug 2.0

Ca. alle zwei Tage werde ich eine neue Episode hier hinzufügen, unterbrochen von einer Woche Urlaub und dann nach einer Woche einer weiteren Woche Urlaub (wer hat mir das eigentlich genehmigt? :p ).

Freue mich über eure Meinungen und Fragen oder auch nur, wenn ihr die Bilder und das Beschriebene lest - ich werde es übersichtlich und einigermaßen kompakt halten, untermauert von ausreichend Bildmaterial.

Los gehts.

Viele Grüße,
Reliant

Folgende Benutzer bedanken sich beim Autor ReliAnt für die Beiträge (total 2):
AmeisenstarterMaddio
Benutzeravatar
ReliAnt
Halter


Beiträge: 240
Registriert: 4. April 2018, 21:01
Auszeichnungen: 2
Mai (1) August (1)
Hat sich bedankt: 148 mal
Danke bekommen: 273 mal

Re: Marke Eigenbau - Alles neu für Solenopsis cf. geminata

Beitragvon ReliAnt » 10. September 2019, 23:15

Episode 1.) + 2.)

Vorweg:

Dieses Projekt wird viele Stunden Arbeit verschlingen.
Maßstab: Kompromisslose Qualität; sogut es eben Marke Eigenbau geht
Es wird so einiges an Werkzeug benötigt und ich werde viel Zeit im Baumarkt, Zoofachhandel und Elektrohandel verbringen :) Nicht unbedingt unangenehm.
Manch nötige Ausrüstung werdet ihr auf den Bildern sehen, manches nicht weil im Grunde viel improvisiert werden muss und ich nicht jeden einzelnen Schritt abbilden kann.

Wer glaubt mit Marke Eigenbau günstiger zu sein als wenn ihr die Bauteile bereits fertig kauft, der muss über eine gut ausgestattete Werkstatt verfügen, die Rohlinge preisbewusst einkaufen und darf keine Fehler machen.
Selbst dann kann ich denjenigen die aus Kostengründen überlegen auf hohem Niveau selbst zu bauen trotzdem raten: Kauft euch eine fertige Anlage.

Eigenbau in diesem Stil ist etwas für kinderlose mitte 30iger, die sich selbst was beweisen müssen und bereit sind 20+ Arbeitsstunden zu investieren. :)

Episode 1.) Der Startschuss

Glas.

Das einzige Material, das für die neue Arena in Frage kommt.
Hart. Undurchdringlich für Ameisen. Kratzfest. Stabil. Plan.Feuchtigskeitsresistent. Leicht zu reinigen.

Wenn da nur nicht das Problem mit der Verarbeitung wäre...

Aber wie gesagt - habe bereits vor einiger Zeit alles nötige für die Glasbearbeitung gekauft.

Erinnert ihr euch an diesen Beitrag?
Den habe ich vor einiger Zeit geschrieben und er zeigt bebildert und Schritt für Schritt wie es mit dem Bohren von Glas funktioniert.

https://www.ameisenforum.de/post412946.html?hilit=glas%20bohren#p412946

Für vorliegendes Projekt wird zudem auch das Schneiden von Glas von nöten sein.

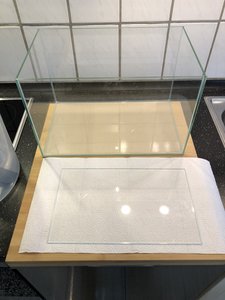

Hier die Ausgangsmaterialien für die Arena:
01_Start Aquarium und Deckplatte.JPG

Ein Glas-Aquarium mit den Abmessungen 30x25x40 cm (HxTxB).
Eine alte Weißglasscheibe mit den Maßen 25x34 cm (TxB).

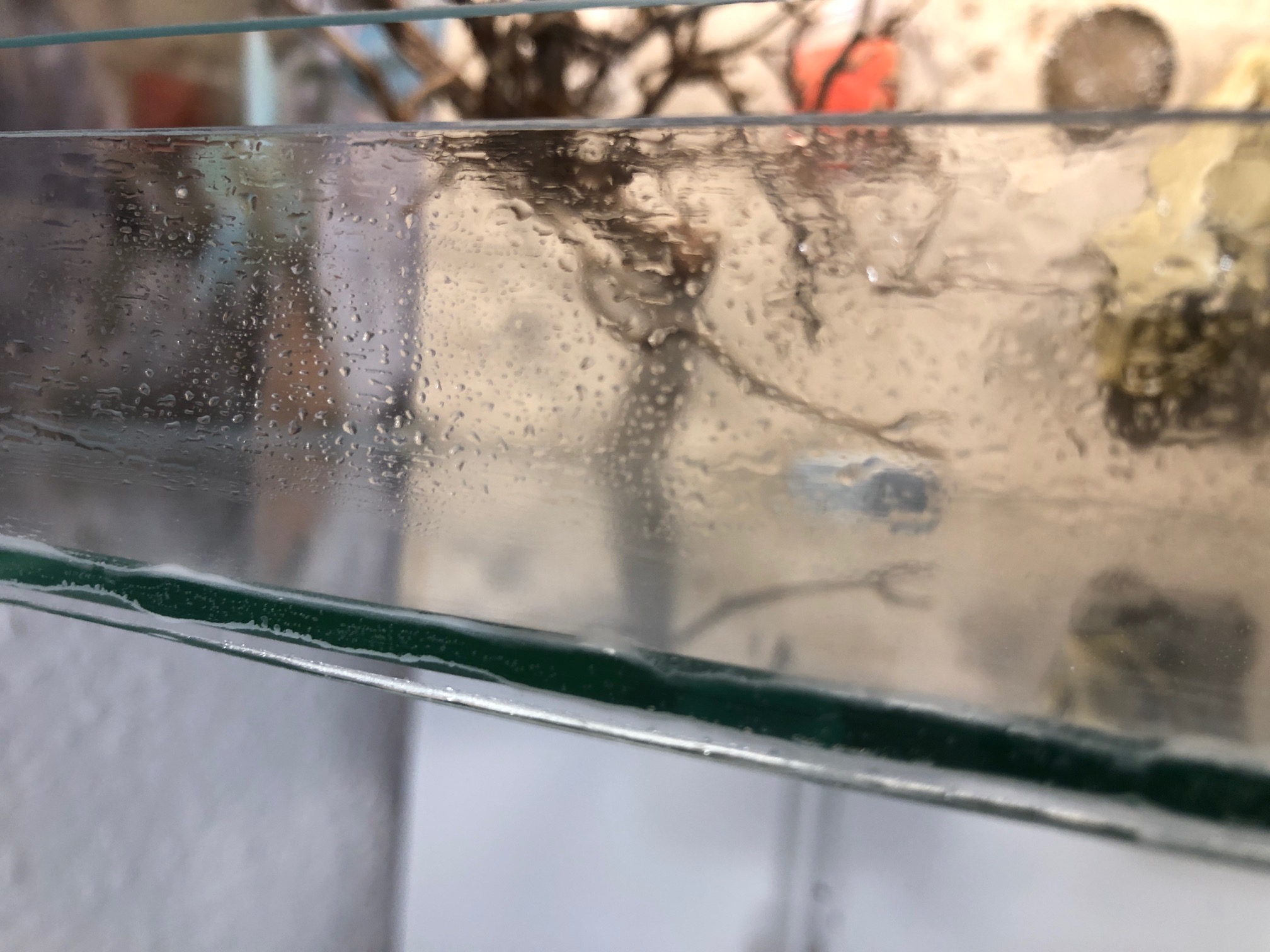

Wichtig war mir ein Aquairum zu finden, das mit transparenten Silikonnähten versehen ist.
Üblich sind heutizutage schwarze Silikonfugen (da gibt es auch Gründe dafür) und diese schwarzen Fugen finde ich nicht schön.
Zwar hatte ich überlegt ein Aquarium mit schwarzen Fugen zu kaufen und transparent selbst neu einzufugen aber dann bin ich auf obenstehendes im Baumarkt gestoßen.
Gesehen - gekauft.
Für das Bohren ist es hilfreich, wenn das Glas eine Stärke zwischen 3 und 5 mm hat. Auch das ist mit 4mm gegeben.

Es kann also losgehen.

2.) Die ölbenetzte Rahmenauflage für die Arena

Im ersten Fertigungsschritt wird die Rahmenauflage hergestellt.
Diese kommt oben auf die Arena, muss absolut plan aufliegen damit keine Lücken bestehen, durch die die Ameisen entwischen können und die exakten Maße der Arena haben.
Auf diese Rahmenauflage wird das Öl aufgetragen, dass die Ameisen am Ausbrechen hindern soll in Fällen, in denen der später geplante Deckel nicht aufliegt.

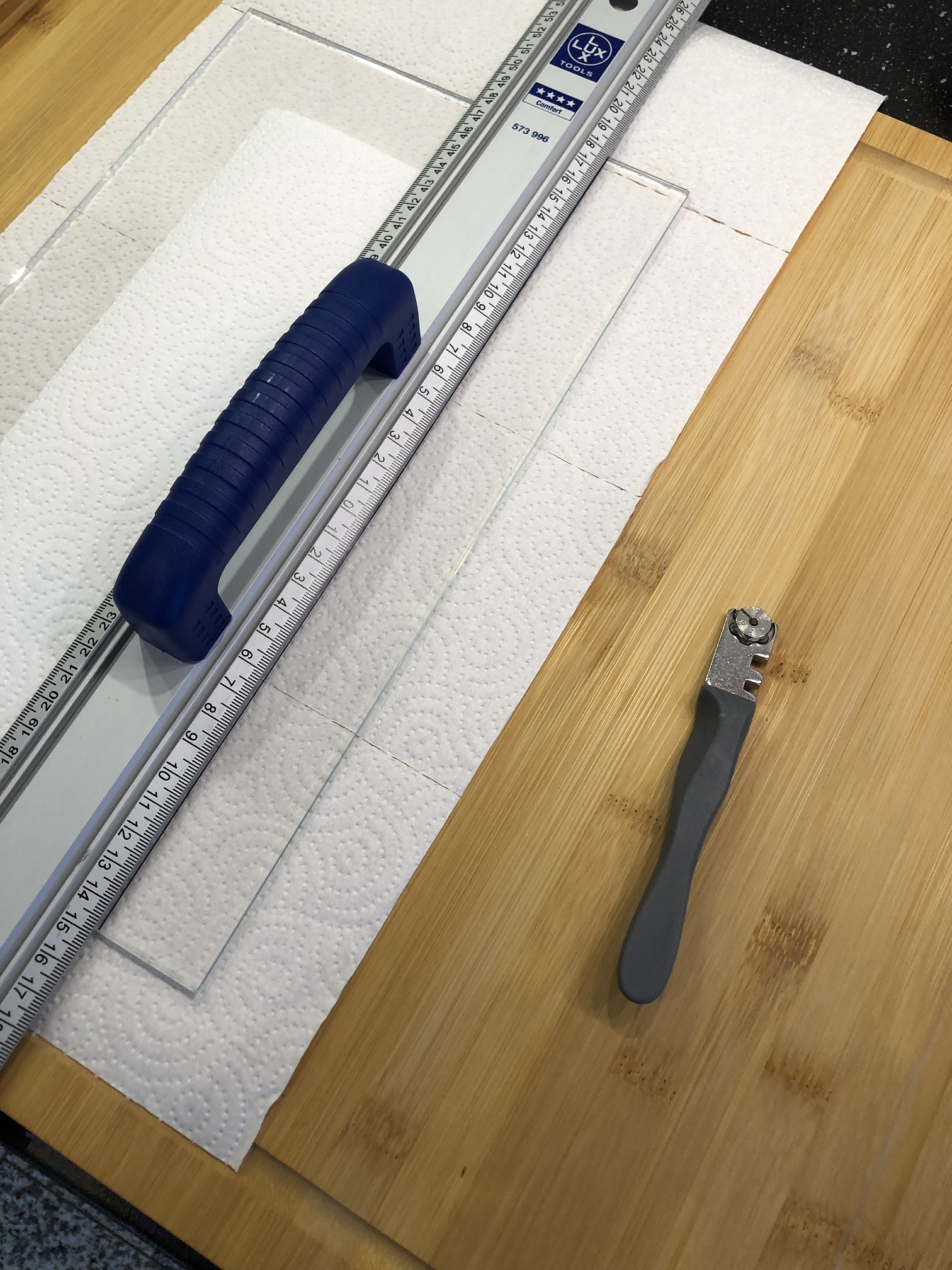

a.) Das Glas wird mittels einem Silberschnitt zurechtgelängt nachdem ich eine Zeichnung angefertigt habe.
Wichtig ist dabei ein warmer Schnitt und eine saubere Anlage und eine relativ harte Unterlage, dann bricht auch kaum Glas heraus:
02_Zuschnitt Rahmen1.JPG

b.) Nach dem Zuschnitt habe ich die Kanten des Glases gebrochen.
Hierzu hab ich 80iger Schleifpapier benutzt.
Beim trockenen Schleifen von Glas entstehenen lungengängige Partikel die sich nicht abbauen und außerdem sind die Schnittkanten des Glases messerscharf.
Also unbedingt Staubschutzmaske, schnittfeste Handschuhe und eine Schutzbrille bei diesen Arbeiten tragen.

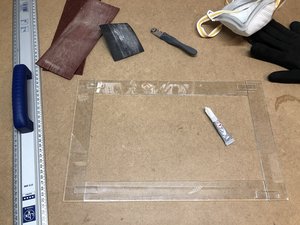

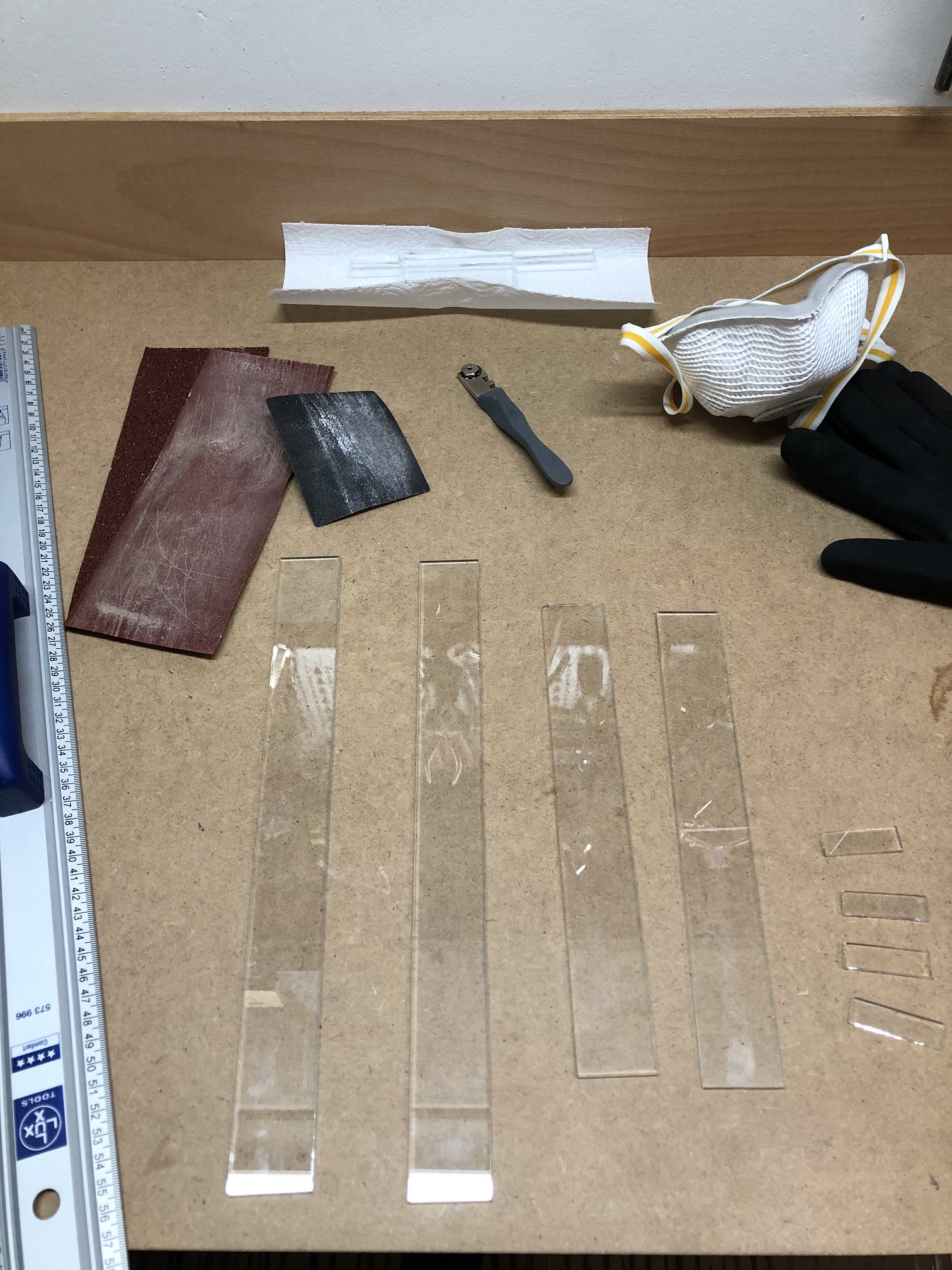

So sah die Zusammenstellung der Rohlinge dann nach diesen Arbeitsschritten aus:
02_Zuschnitt Rahmen 2.JPG

c.) Als nächstes habe ich die Konstruktion trocken zusammengelegt und die genaue Ausrichtung der Glasstreifen gewählt.
Es gibt einige Stellen an denen doch etwas rausgebrochen ist - diese werde ich so anordnen, dass man es beim Späteren fertigen Rahmen auf der Arena kaum mehr sehen wird.
Hier die Anordnung:

d.) Die Verklebung werde ich jeweils an den Stößen vornehmen und zur Stabilisierung noch auf den Flächen zusätzliche Druckstücke einfügen aus Glas.
Gerne hätte ich die Längsseite des Rahmen länger gemacht und statdessen die Innenteile kürzer; meine Glasplatte war aber eben nicht lang genug und es soll ja auch kein Abklatsch der bekannten Fabrikate werden.

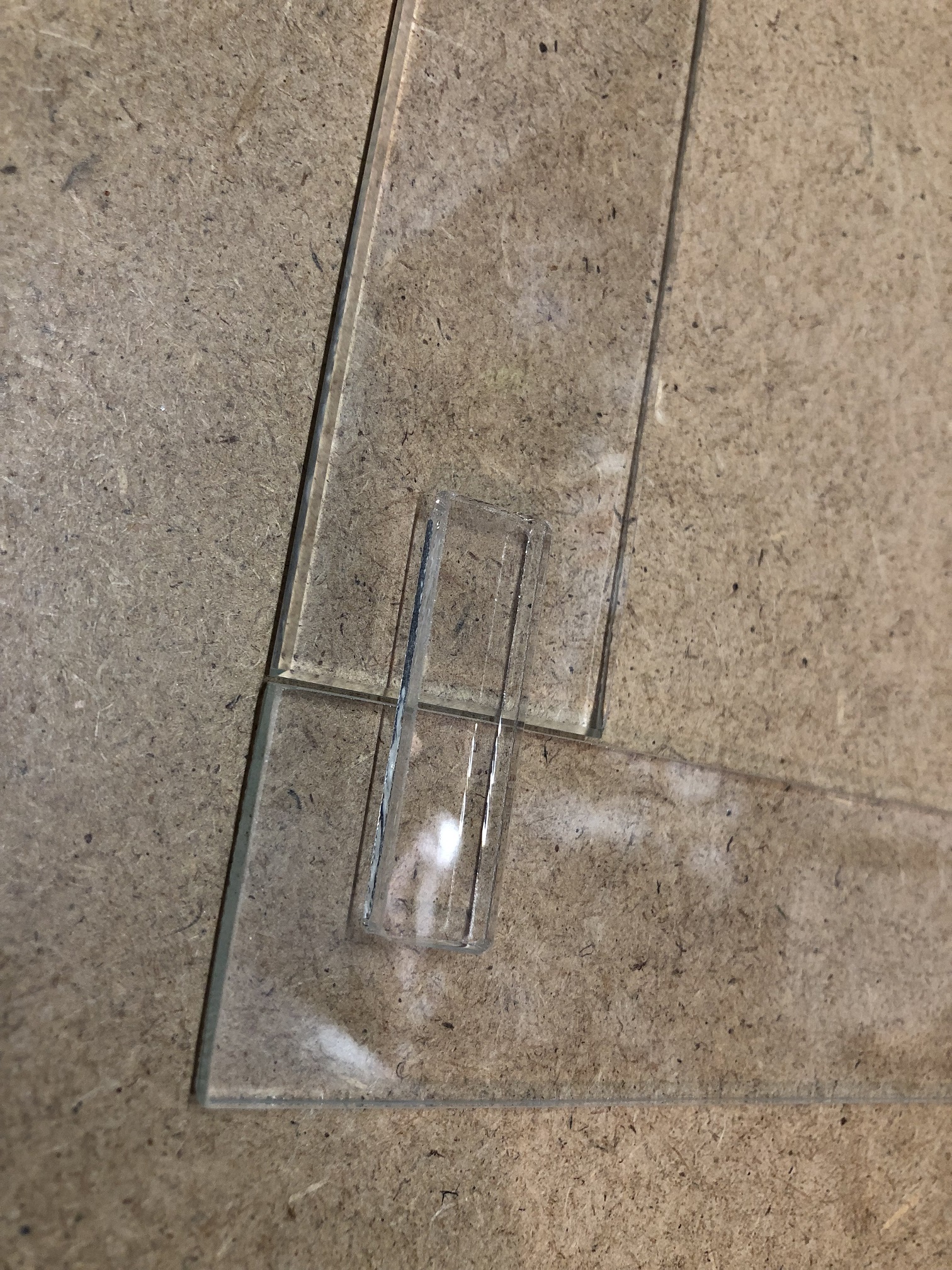

So wird die Verklebung stattfinden:
03_Vor dem Kleben_Stöße.JPG

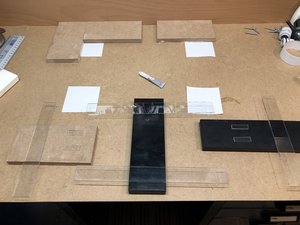

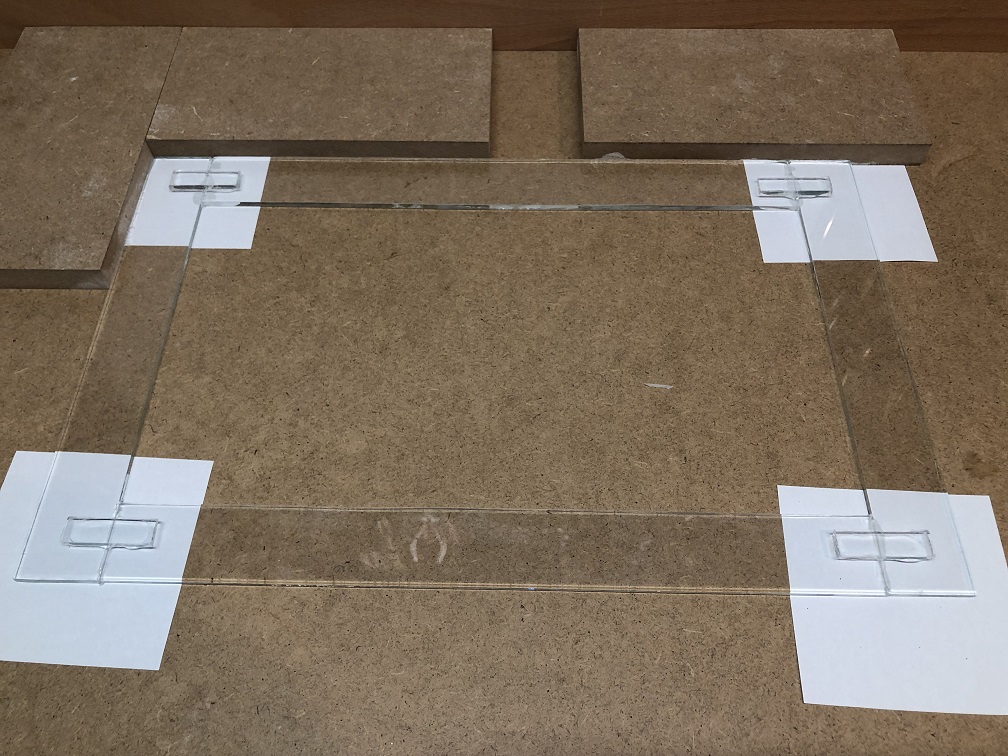

e.) Anschließend habe ich mir eine Zentrierung gebaut zur Ausrichtung der 90° Winkel und für eine absolut ebene Unterlage gesorgt.
Hier habe ich dann die Stoßstellen jeweils mit Kleber versehen und kurz antrocknen gelassen:
05_Legen zum Kleben.JPG

f.) Nun wurde das ganze zusammengefügt und mittels Winkel ausgerichtet.
Die Planheit ist durch die ausgerichtete Fläche auf der Werkbank gegeben.
Damit die Konstruktion durch herauslaufenden Überschusskleber nicht an der Auflage der Werkbank festklebt, habe ich Papierstücke untergelegt.
Diese kleben zwar auch mit fest, lassen sich nach dem Aushärten jedoch recht gut wieder entfernen.
Beim Kleben unbedingt Handschuhe und Schutzbrille verwenden.
06_Trocknen nach Kleben.JPG

Nun muss der Rahmen trocknen und danach ganz wichtig:
Es müssen die überschüssigen Kleberreste entfert werden.
Diese würden dazu führen, dass der Rahmen nicht plan aufliegt bzw. die spätere Glasplatte als Abdeckung ebenfalls nicht plan zum Liegen kommt.
Die Klebereste lassen sich am besten mit einem Cuttermesser und einem Ceranfeldschaber abheben.

Zeitcounter nach diesen Arbeitsschritten: Ca. 5 Stunden für Einkauf, Zeichnung, Werkzeug zusammensuchen, Anzeichnen, Schneiden Schleifen, Ausrichten, Winkelanlage bauen, mehrfach zusammenlegen, kleben, reinigen, aufräumen

Zufrieden ich bin mit dem Ergebnis bis zu diesem Punkt :)

In der nächsten Episode #3 zeige ich euch, wie die Arenaabdeckung gebastelt und getestet wurde.
Die hat mich so einiges an Nerven gekostet... :andiewand: :p

Bis dahin.
Viele Grüße,
Reliant

Folgende Benutzer bedanken sich beim Autor ReliAnt für die Beiträge (total 4):
User3165ErneHarry4ANTAmeisenstarter
Benutzeravatar
ReliAnt
Halter


Beiträge: 240
Registriert: 4. April 2018, 21:01
Auszeichnungen: 2
Mai (1) August (1)
Hat sich bedankt: 148 mal
Danke bekommen: 273 mal

Re: Marke Eigenbau - Alles neu für Solenopsis cf. geminata

Beitragvon ReliAnt » 12. September 2019, 21:14

Vorweg:
Heute schreibe ich erneut gleich zwei Episonden.
Da ich in der kommenden Woche hierfür keine Zeit haben werde, ist mir dies ein Anlegen.

Los geht's.

Episode 3.) Die Arenaabdeckung mit Belüftungsbohrungen und Beleuchtung

Für den Bau des Deckels / der Arenaabdeckung habe ich relativ lange nach geeignetem Material gesucht.
Glasscheiben sind im Grunde teuer, wenn man sie auf Maß kaufen möchte.

Man kann sich behelfen, wenn man Glas als Bestandteil von fertigen Produkten kauft.
Zum Beispiel in Bilderrahmen!
Gesagt getan.

Die Glasstärke beträgt zwar nur ca. 2mm aber dafür ist das Glas unschlagbar günstig und wenn man direkt zwei Scheiben kauft, kann ruhig eine zu Bruch gehen :)
So beim Schneiden passiert aber damit will ich euch nicht langweilen.

Hier der Baubericht der Abdeckung aus der Glasscheibe eines Bilderrahmens, nachdem ich mir sie auf die Grundmaße der Arena zugeschnitten habe:

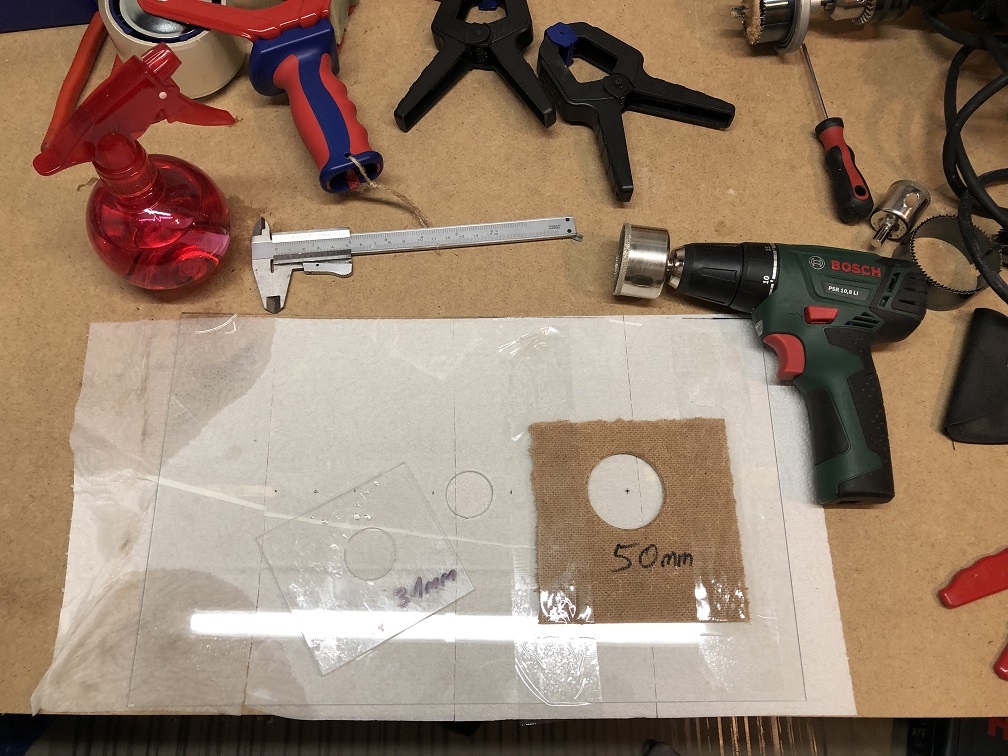

a.) In bewährter Art wurden zunächst Bohrschablonen zur Führung der Bohrkronen gebastelt und an die rechte Position geklebt:
2x50mm und in der Mitte ein 31mm Loch für die spätere Beleuchtung:
07_Schablone Deckel.JPG

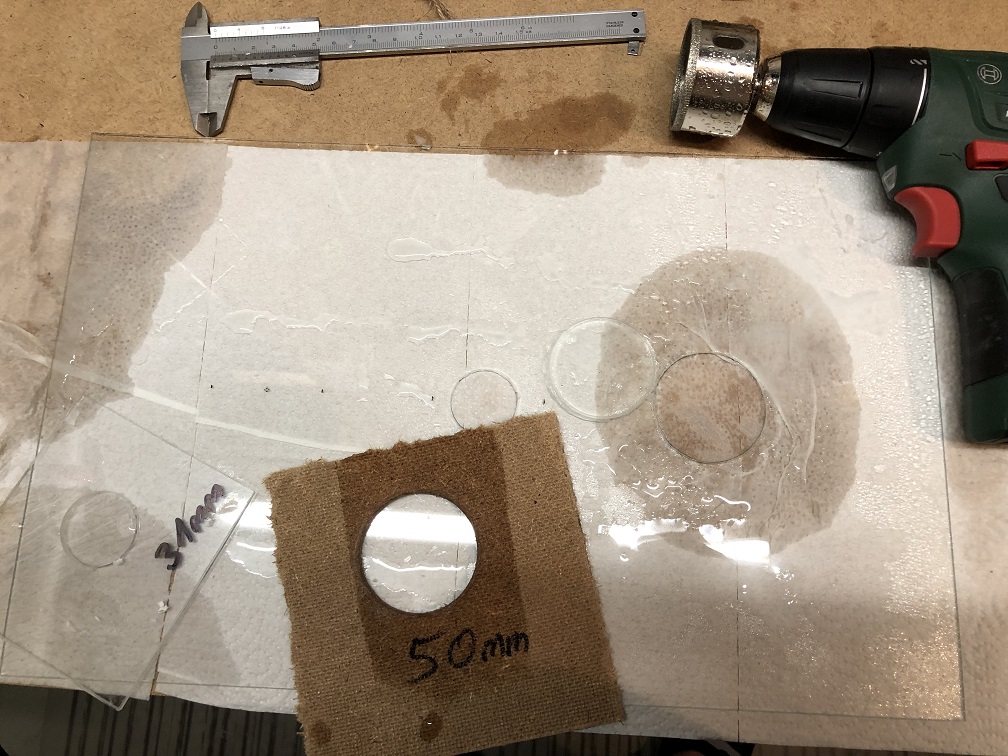

b.) Nach dem Bohren von 2/3 Löchern:
08_fertige gebohrter Deckel.JPG

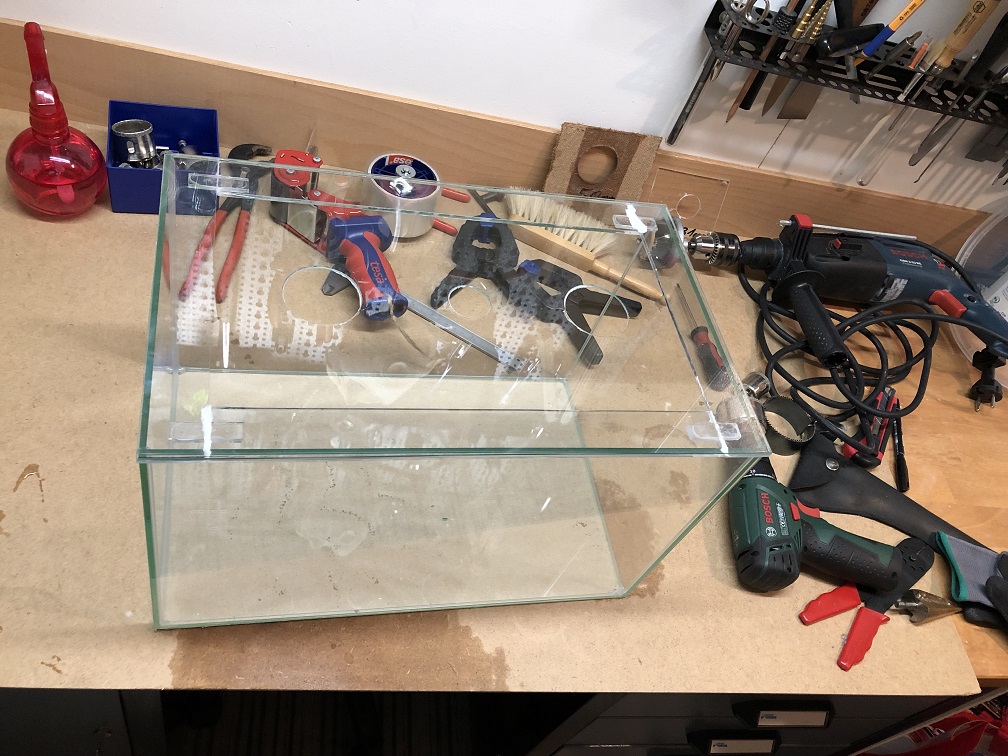

c.) So sieht der Deckel dann fertig gebohrt auf der Arena aus.
Zu beachten. Auf dem Foto sind die Klebestellen der Rahmenauflage noch nicht gesäubert. Mittlerweile ist alles glasklar... kommt noch.
09_Deckel aufgelegt.JPG

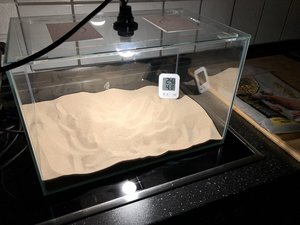

d.) Zuguterletzt habe ich die Beleuchtung installiert die ich zuvor im Baumarkt erstanden habe (mit schicken Gewebekabel - finde das sieht edel aus).

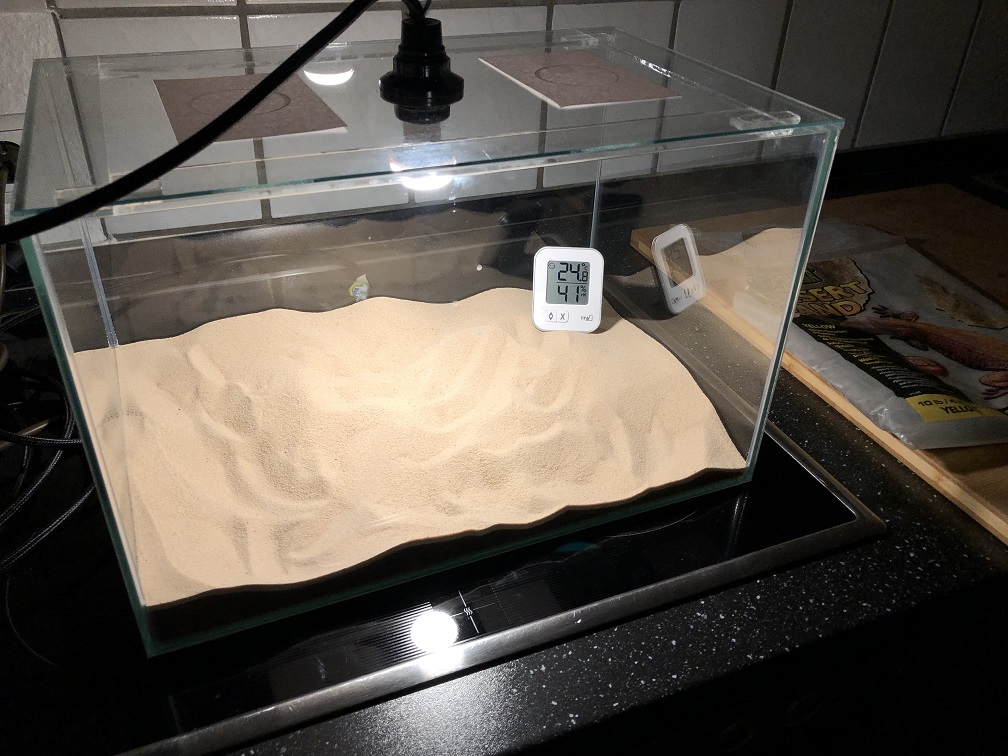

10_Deckel mit Beleuchtung und T-Test.JPG

Wichtig noch zur Beleuchtung und dem obigen Bild:

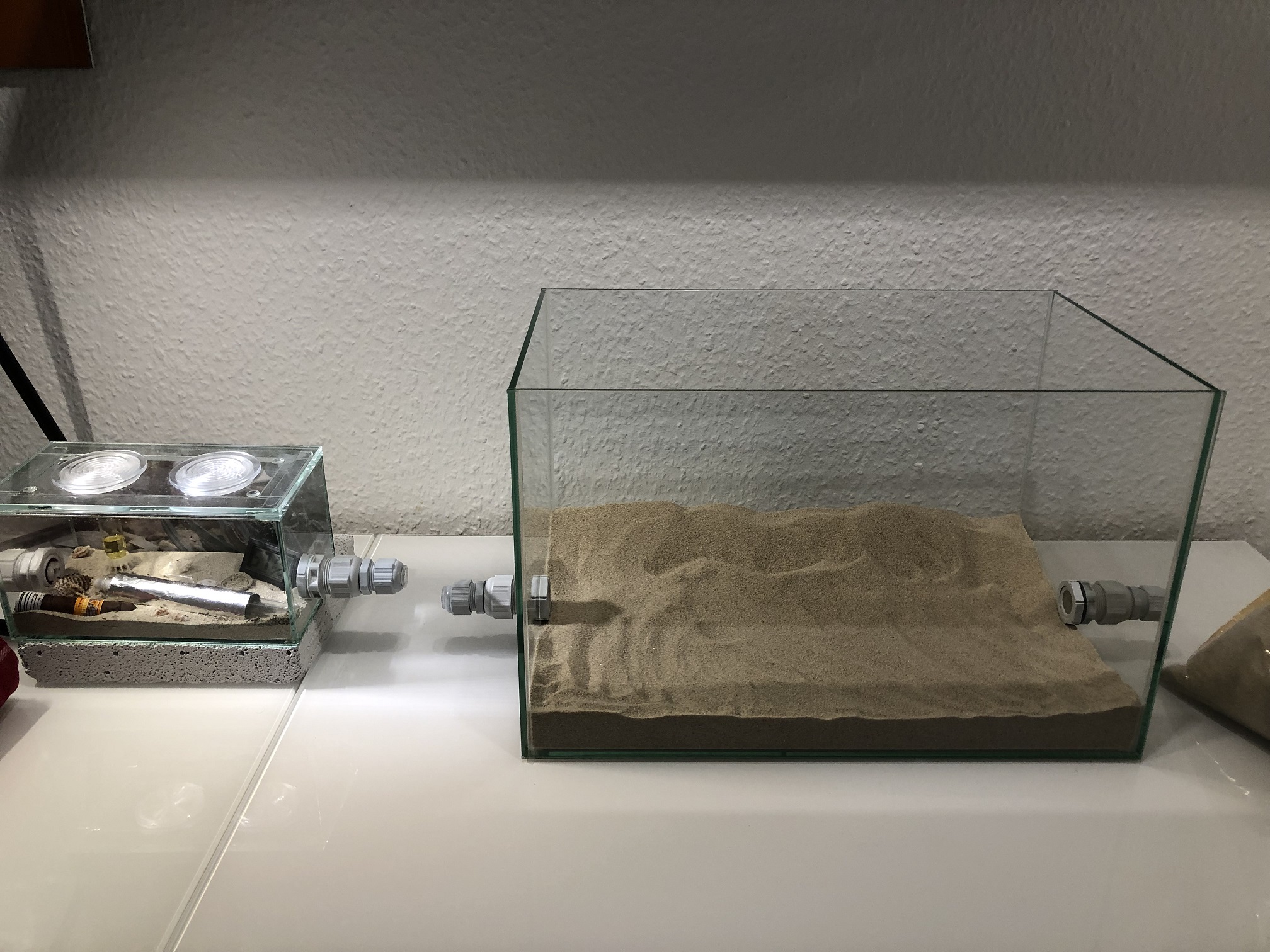

Bei der Sandfüllung handelt es sich nur um Testsand und eine Testbefüllung.
Grund:
Die verbaute Lampe strahlt in einem recht großen Winkel ab, ist in einem vergleichsweise filigranen E14 Sockel gefasst und hat 5 Watt.
Über Nacht habe ich die Lampe leuchten lassen um die Temperaturerhöhung durch diese zu testen.
Ziel war es herauszufinden, welche Leistung die spätere Fußbodenheizung haben muss, damit es in der Nacht nicht zu kalt wird (wenn die Lampe aus ist) und am Tag nicht zu warm (wenn die Lampe zusätzlich an ist) und das Relais würde zu oft schalten, was störend sein kann.
Zwar kann und habe ich die Fußbodenheizung mittels einem Regler reguliert, aber ein Heizkabel mit mehr als 20 W hätte definitiv (auch nach dem Bauchgefühl schon) eine zu hohe Leistung und es würde zu warm werden.
Nun, da ich es genau wissen wollte eben dieser Test über Nacht. Ergebnis: Die Lampe schafft nur ca. 2-3°C Temperaturerhöhung. Perfekt.
Mir ist bewusst, dass dies nicht linear skaliert, wenn die Fußbodenheizung später in Betrieb ist aber in der Größenördnung darf es ruhig tagsüber wärmer sein in der Arena als nachts.

Alles in allem bedeutet dies: Die Fußbodenheizung sollte ca. 15 Watt haben um im Winter bei halber Leistung die Arena von 17°C auf ca. 25°C zu erhitzen.
So habe ich auch genug Reserven.
Damit war der Bau des Deckels und die Auslegung für Beleuchtung und Beheizung abgeschlossen.

Auf zu neuen Ufern.

4.) Die Arena mit Fußbodenheizung und diversen Anschlüssen

Basis ist wie beschrieben ein Aquarium aus dem Baumarkt.
Dieses bekommt nun drei Bohrungen.
2x 29mm und einmal 18mm für die Durchführung des Heizkabels.

a.) Wie sagt der Schreiner: "Zweimal messen, einmal schneiden".
In diesem Fall: "Zweimal anzeichnen, einmal Bohren".

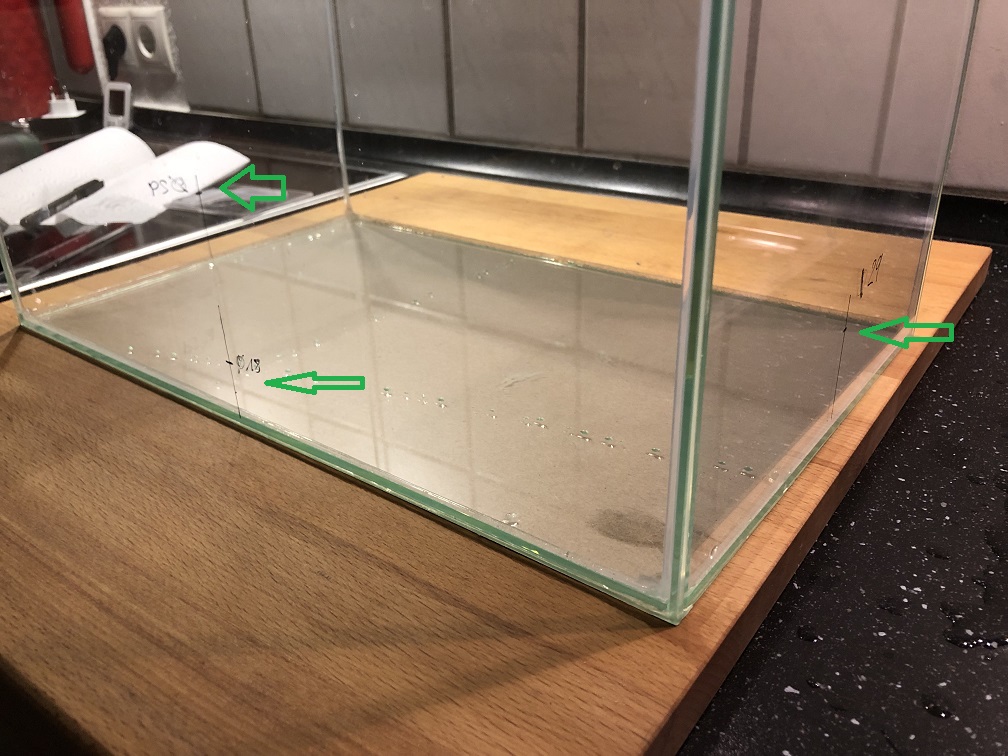

Hier die Arena mit angezeichneten Durchführungen:
11_Arena Löcher angezeichnet.JPG

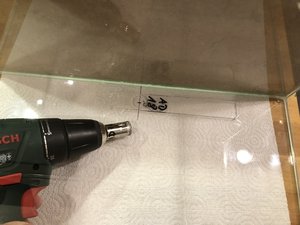

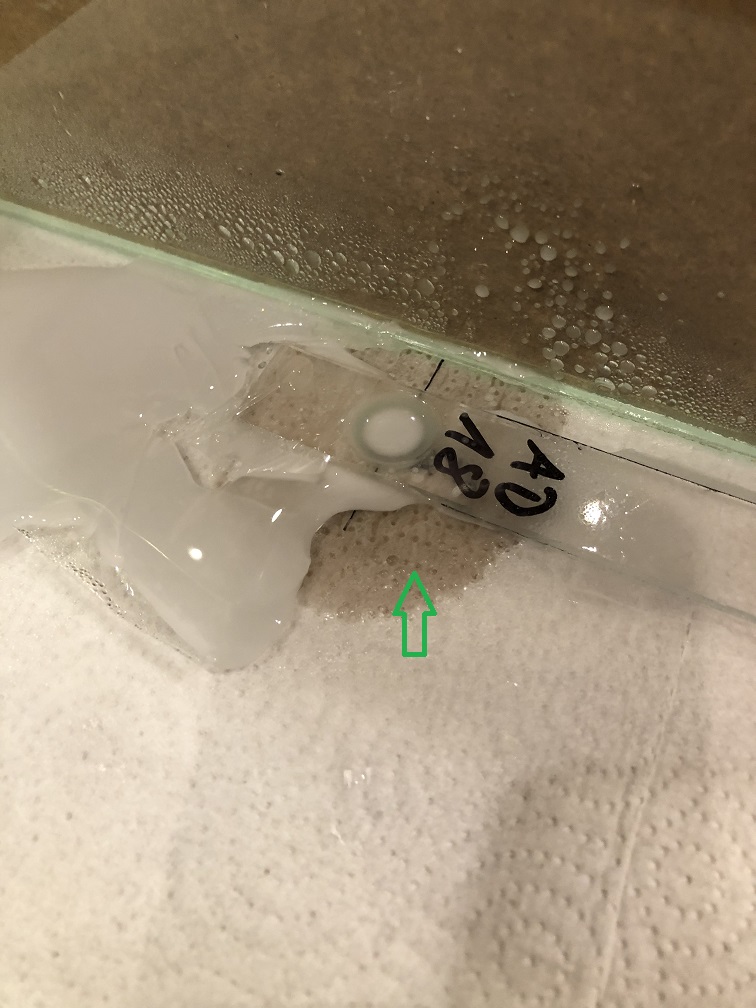

b.) Als erstes wird die 18mm Bohrung für die Durchführung des Heizkabels hergestellt.
Angezeichnet und schabloniert:

Gebohrt:
13_Bohren kleines Loch.JPG
Tipp: Legt euch beim Bohren ein Zewa o.Ä. unter. Ihr seht dann durch das austrentende Kühlwasser sehr gut, wann die Krone durchgedrungen ist. Das kann sonst manchmal schlecht zu erkennen sein.

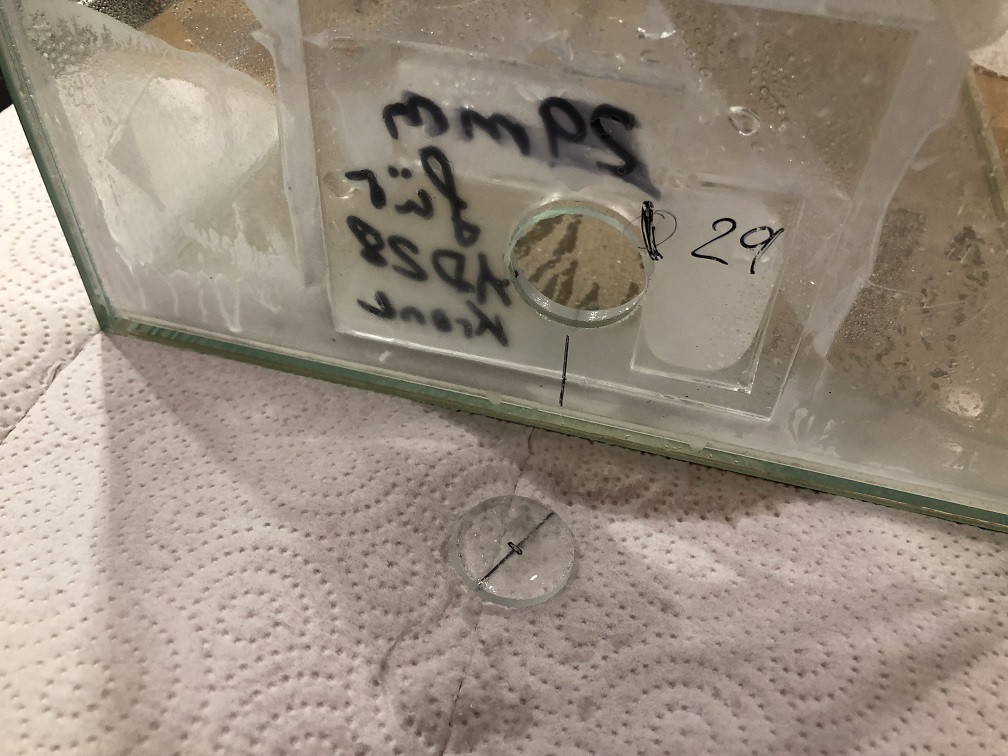

c.) Nun werden die 29mm Löcher gebohrt.
Ein Loch dauert bei ca. 200 U/min bei mir ca. 10 Minuten. Bohren von Glas braucht Zeit. Es geht schneller aber nicht mit meinem Equipment.
14_Bohren großes Loch.JPG

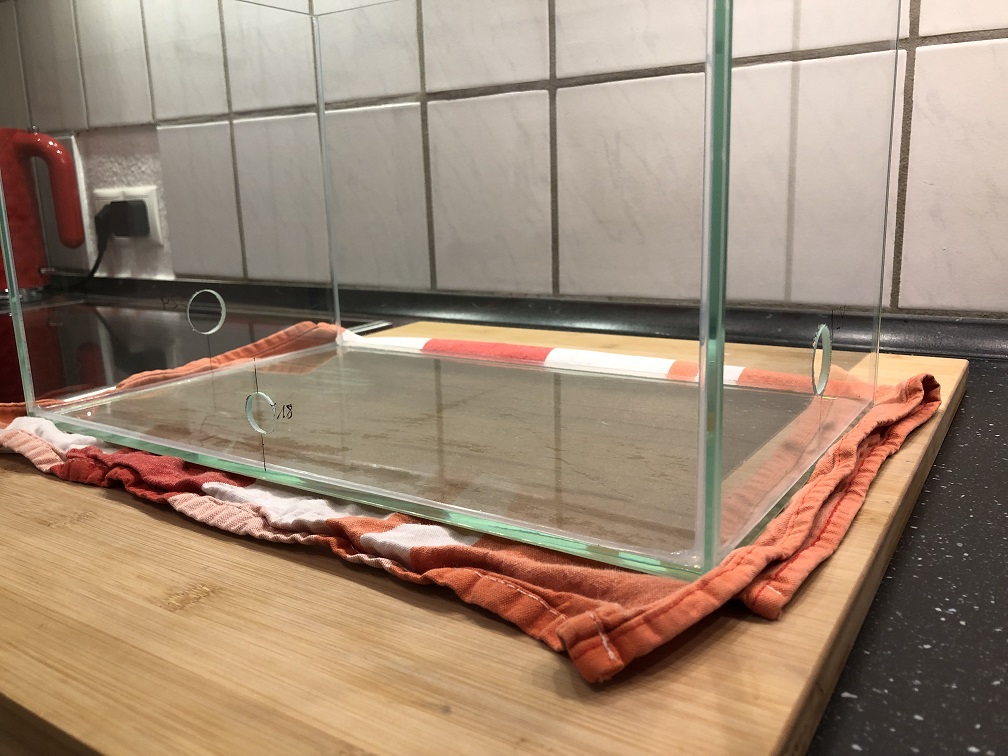

d.) Fertig. Es sind alle drei Löcher vorhanden und beim Bohren ist alles gut verlaufen.
15_Arena fertig.JPG

e.) Nun kann die Fußbodenheizung installiert werden. Hierzu werde ich ein 15W Heizkabel am Boden der Arena anbringen.
Wichtig: Das Heizkabel soll nach meinen Überlegungen nicht direkt auf dem Arenaboden liegen.
Aus mehreren Gründen. Um nur mal zwei zu nennen:
1.) Es ist dann nicht mehr so einfach zu entfernen da es geklebt werden muss um ein Aufschwimmen im Sand zu verhindern.
2.) Trotz der überschaubaren Leistung wird das Kabel recht warm, sollte es sich direkt am Glasboden befinden, könnten temperaturbedingte Spannungen auftreten die im schlimmsten Fall zu einem Riss führen können.
Etwas Abstand zum Boden schließt dieses potentielle Problem aus.

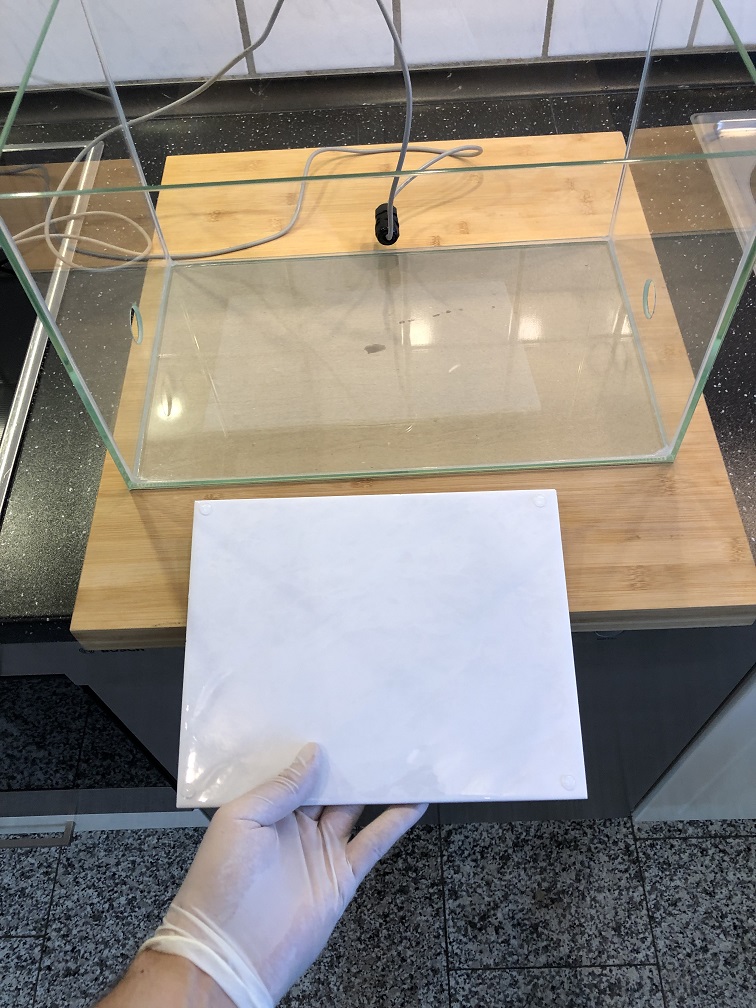

Lösung: Ich werde das Kabel mit Heißkleber auf einer umgedrehten Badfliese befestigen unter die ich Gumminoppen geklebt habe, damit sie den Boden der Arena nicht verkratzt:
16_Arena step Fußbodenheizung installieren.JPG

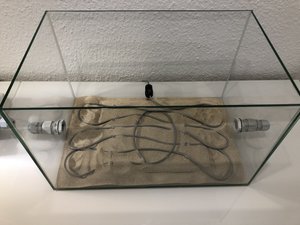

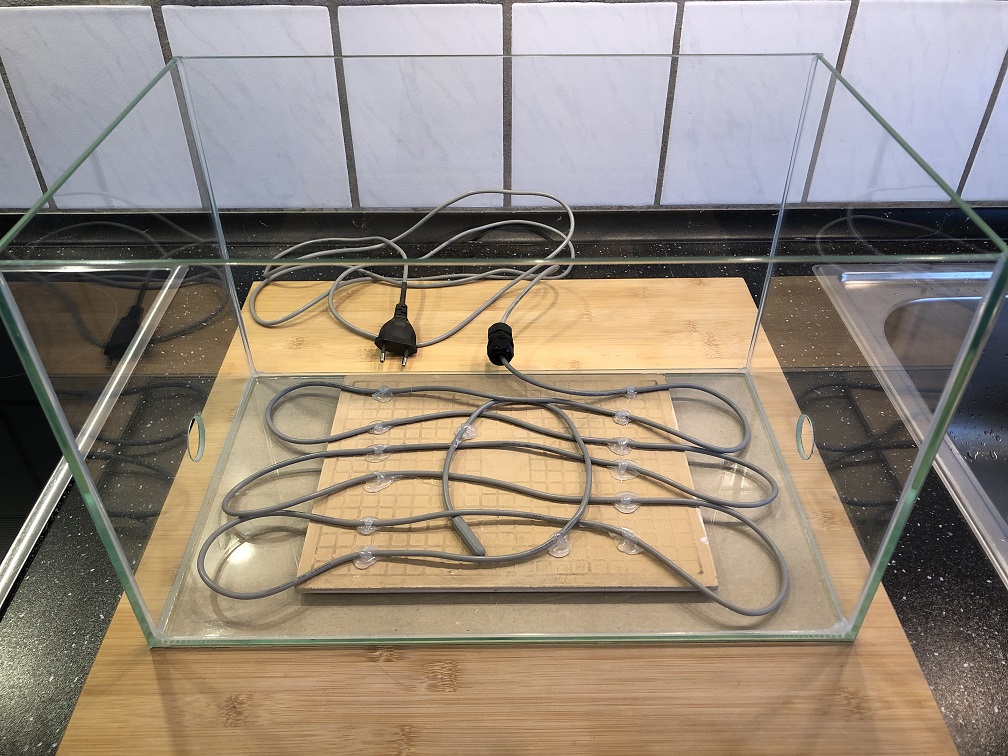

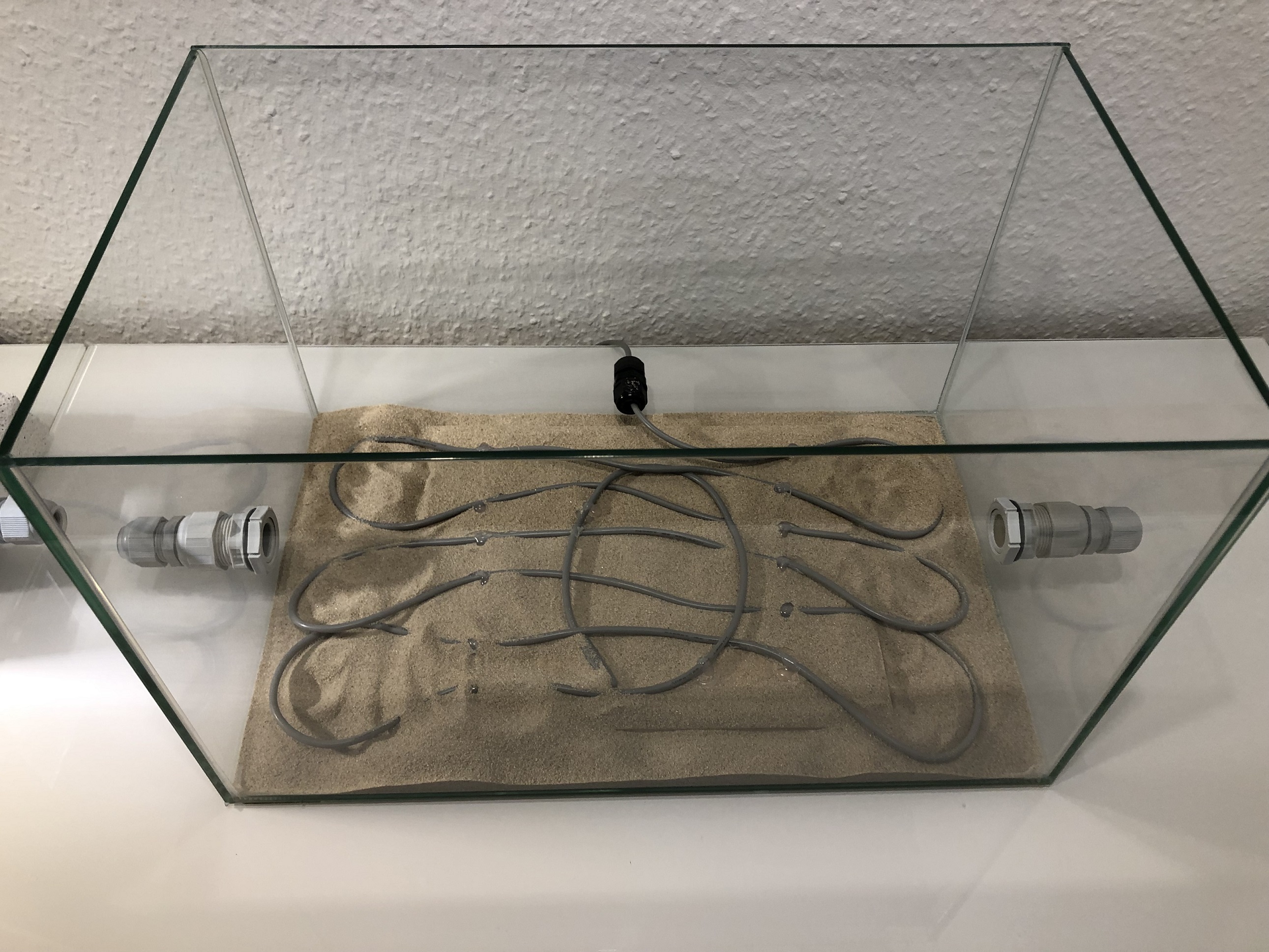

f.) Der Rest ist einfach und macht Spaß. Das Heizkabel wird im Stile einer Sanitärinstallation verlegt und verklebt.
17_Arena Step 2 Fußbodenheizung installieren.JPG

Der Biegereadius darf nicht zu klein sein und das Kabel sollte auch nicht an den Seitenwänden anliegen.
Aus oben genanntem Grund (Hitzesprung) und weil es einfach mies aussehen würde, wenn es an der Glaswand zu sehen ist im Sand.

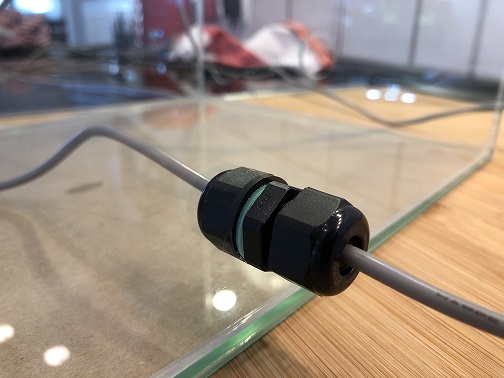

Fertig! Eine waschechte, 100% dicht durchgeführte Fußbodenheizung.
Sie wird tags wie nachts genau das richtige Maß an Wärme abgeben und ist hervorragend regulierbar.

18_Arena Step 3 Fußbodenheizung installieren.JPG

In der nächsten Woche werde ich die Arena dann einrichten, hierzu mit verschiedenem Sand Kämpfen den ich auf den Spielplätzen dieser Welt gemops habe, unsere Badewanne versauen, im Backofen Sandburgen bauen und meine Frau mit all dem in den Wahnsinn treiben :D

Wenn ihr möchtet dürft ihr gespannt sein wie es weiter geht.
Bis dahin.

Viele Grüße,
Reliant

Folgende Benutzer bedanken sich beim Autor ReliAnt für die Beiträge (total 2):
AmeisenstarterSafiriel
Benutzeravatar
ReliAnt
Halter


Beiträge: 240
Registriert: 4. April 2018, 21:01
Auszeichnungen: 2
Mai (1) August (1)
Hat sich bedankt: 148 mal
Danke bekommen: 273 mal
